Diyot Tablası: Alternatörün Kalbi ve Aracınızın Enerji Güvenliği

Diyot Tablası (Doğrultucu Köprüsü), modern araçların elektrik sisteminin temel direği olan alternatörün en kritik ve en çok stres altındaki bileşenidir. Motorun mekanik enerjisini elektrik enerjisine dönüştüren alternatör, başlangıçta Alternatif Akım (AC) üretir. Ancak aracın aküsü, Motor Kontrol Ünitesi (ECU), farlar ve radyo gibi tüm elektrikli aksamları Doğru Akım (DC) ile çalışmak zorundadır. İşte bu noktada, Diyot Tablası devreye girer. Diyot tablası, AC akımı alarak, aküye ve aracın tüm elektrik sistemine kesintisiz, düzgün ve doğru polaritede DC akım sağlayan hayati bir doğrultma (redresör) görevi üstlenir.

Diyot Tablası Hakkında Temel Bilgiler ve Çalışma Prensibi

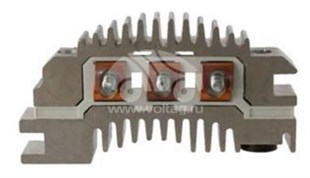

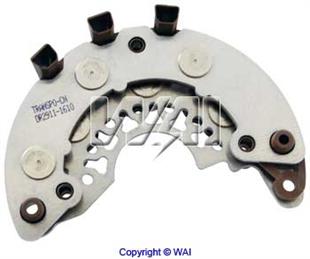

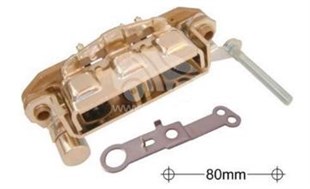

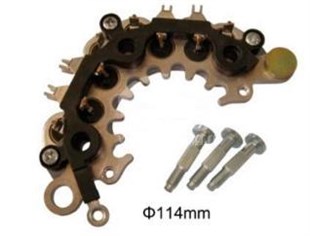

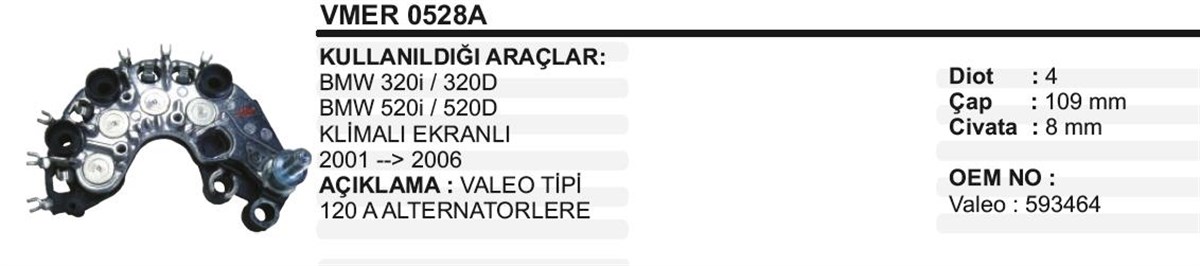

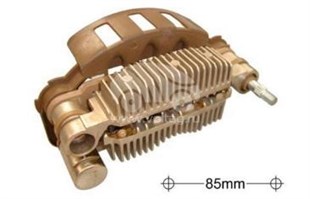

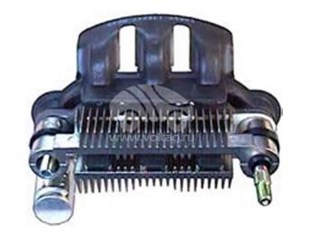

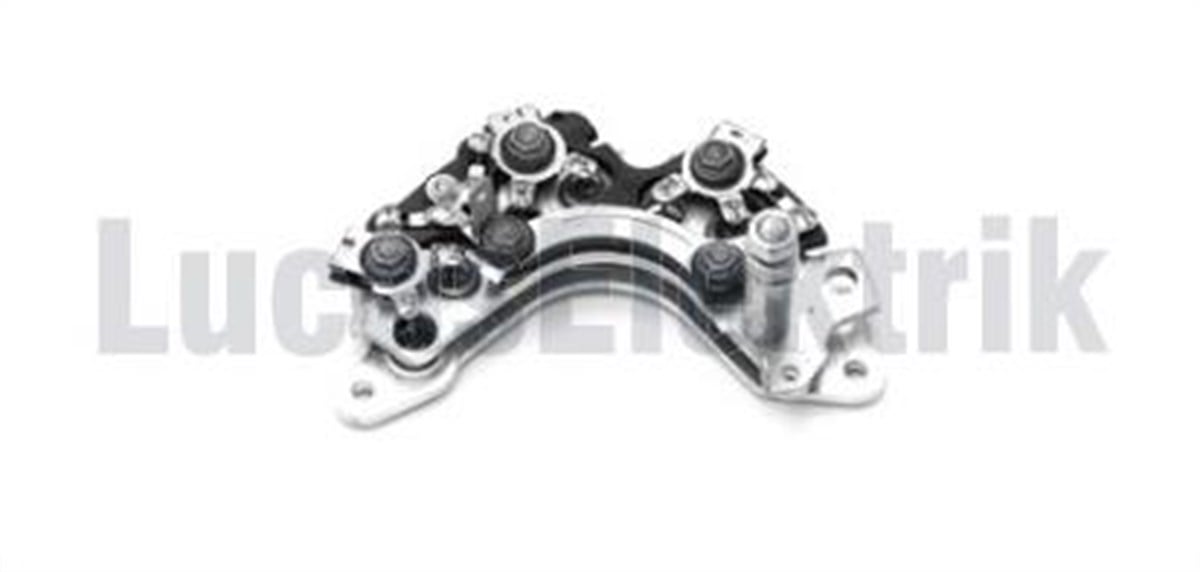

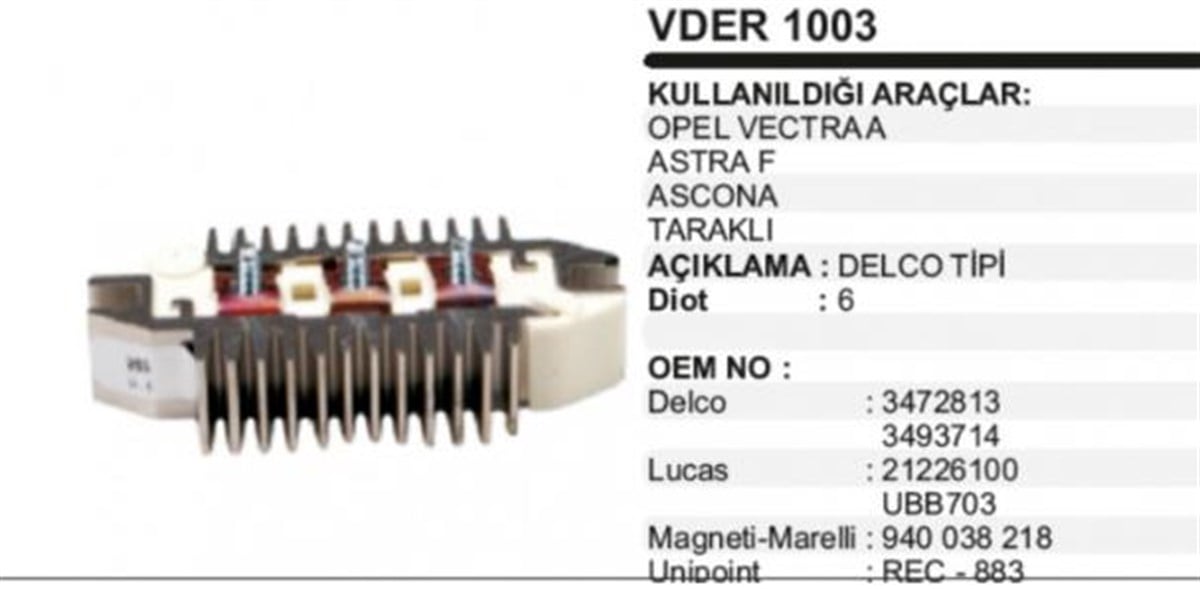

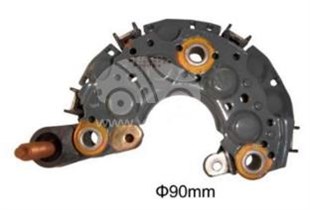

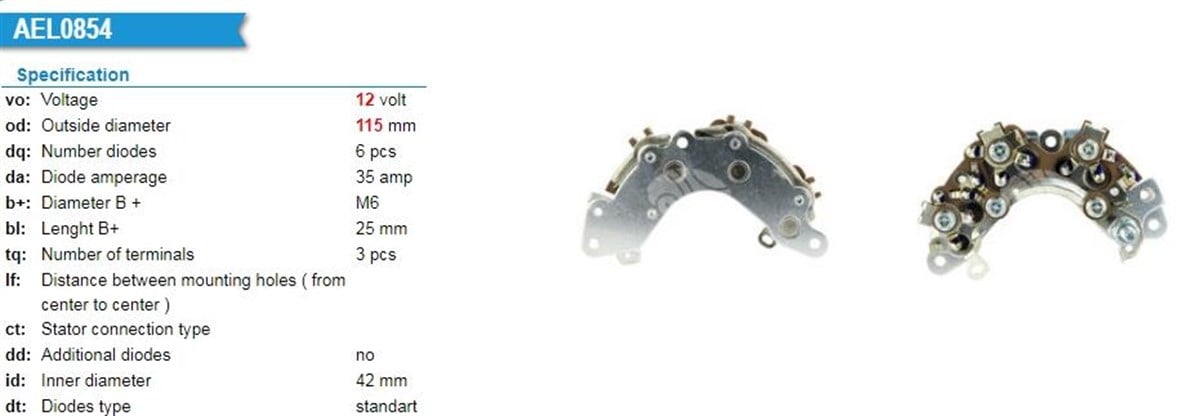

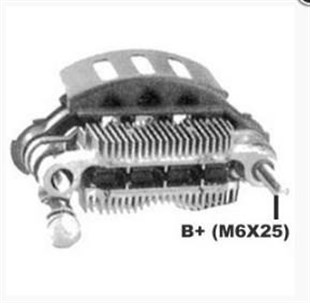

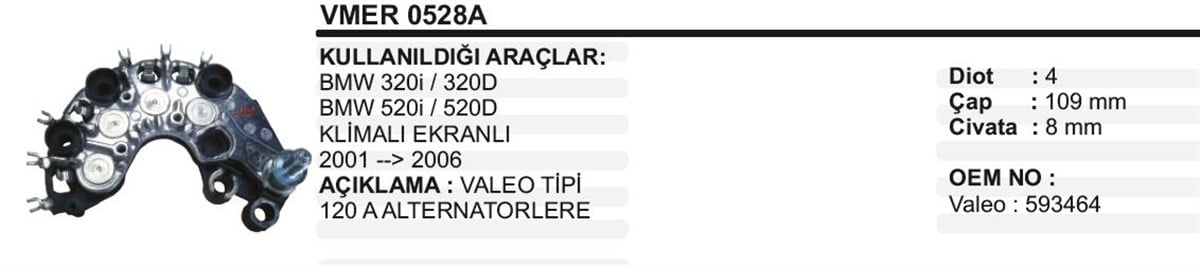

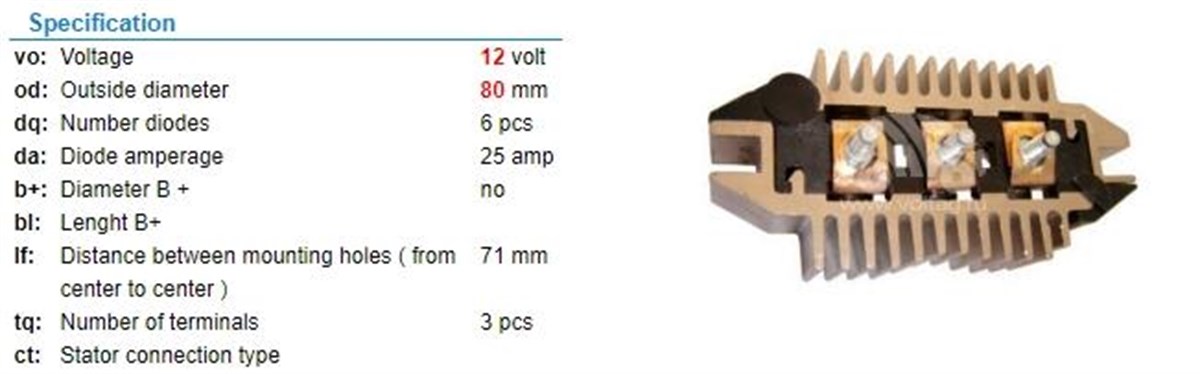

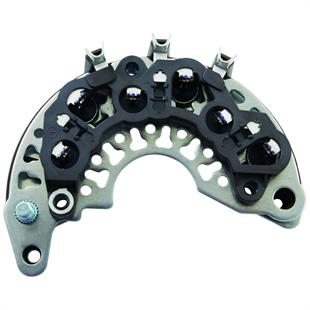

Diyot tablası, alternatörün içinde, genellikle stator sargılarının hemen arkasında konumlandırılmış, üzerine belirli sayıda güç diyotunun monte edildiği metal veya alüminyum bir plakadır. Bu plaka, sadece diyotlar için bir montaj yüzeyi olmakla kalmaz, aynı zamanda ürettikleri ısıyı dağıtan etkili bir soğutucu (heat sink) görevi de görür.

Doğrultma Prensibi ve Yarı İletken Yapı

Diyotlar, elektriği yalnızca tek yönde geçirme yeteneğine sahip yarı iletken (genellikle silikon tabanlı) bileşenlerdir. Alternatör, üç fazlı bir AC akımı üretir. Diyot tablası, bu üç fazı DC'ye çevirmek için minimum altı adet güç diyotundan oluşan bir tam köprü doğrultucu yapısına sahiptir:

• Üç Pozitif Diyot: Üç fazdan gelen pozitif alternansları geçirerek alternatör çıkışının pozitif (+) ucunu oluşturur.
• Üç Negatif Diyot: Üç fazdan gelen negatif alternansları geçirerek alternatör gövdesine (şasiye) bağlanır ve negatif (-) ucu oluşturur.

Bu sistem, dalgalı AC akımı, akünün güvenle şarj edilebileceği ve hassas elektroniklerin beslenebileceği düzgün bir DC akımına dönüştürür.

Elektriksel Güvenlikteki Çift Rolü

Diyot tablasının görevi sadece AC'yi DC'ye çevirmekle sınırlı değildir:

1. Ters Akım Engelleme: Motor durduğunda veya alternatör voltajı düştüğünde, aküden alternatöre doğru ters akım akışını kesinlikle engeller. Arızalı bir diyot, akünün gece boyunca alternatör üzerinden boşalmasına ve sabah aracın çalışmamasına neden olabilir.
2. AC Kaçak Akımını Sınırlama (Ripple): Diyotlar, AC voltajının DC sisteme sızmasını önler. Bu sızıntı, AC Ripple olarak adlandırılır ve araç elektroniğinde ciddi hasarlara yol açar.

Diyot Tablası Detayları: Bileşenler ve Yapısal Çeşitlilik

Bir diyot tablası, sadece doğrultma işini yapan ana diyotlardan değil, aynı zamanda sistemin korunması ve düzenlenmesi için ek bileşenlerden de oluşur.

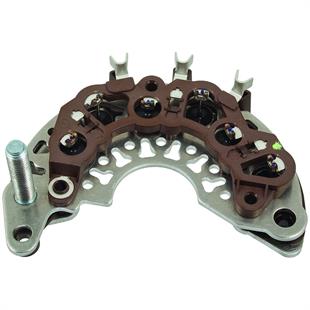

Ana ve Yardımcı Diyotlar

• Ana Diyot Köprüsü (6 Adet): Asıl enerji dönüşümünü sağlayan güçlü doğrultucu diyotlardır.
• Yardımcı Diyotlar (3 Adet): Modern alternatörlerde, regülatör devresinin (konjektör) doğru ve kararlı bir şekilde beslenmesi için üç adet ek (yardımcı) diyot kullanılır. Toplamda genellikle dokuz diyot tek bir tabla üzerinde yer alır.

Aşırı Gerilim Koruma Elemanları

Bazı yüksek kaliteli Diyot Tablası modelleri üzerinde, alternatörün anlık olarak üretebileceği aşırı voltaj yükselmelerini (spike) sınırlamak amacıyla Zener Diyotları veya TVS (Geçici Gerilim Bastırma) Diyotları bulunur. Bu koruyucu elemanlar, çıkış voltajını güvenli bir aralıkta tutarak aracın hassas elektronik aksamını korur.

Isı Yönetimi: Soğutucunun Önemi

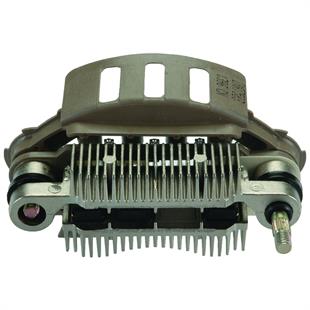

Diyotlar, AC'yi DC'ye çevirirken enerji kaybı yaşar ve bu kayıp tamamen ısıya dönüşür. Bu ısının verimli bir şekilde dağıtılması, parçanın ömrü için kritiktir. Diyotların monte edildiği plaka, yüksek termal iletkenliğe sahip kalın alüminyum veya bakır alaşımlı malzemeden yapılır ve alternatörün fan sistemi ile desteklenir. Yetersiz soğutma, diyotların aşırı ısınıp yanmasına neden olan ana arıza sebebidir.

Diyot Tablası Arızaları ve Elektriksel Belirtileri

Diyot tablası arızaları, genellikle akü veya regülatör (konjektör) sorunlarıyla karıştırılır. Ancak aşağıdaki belirtiler, genellikle diyot tablasının arızalı olduğuna işaret eder:

1. Yetersiz Şarj ve Şarj Lambası Sorunları

• Alternatör Verim Kaybı: Bir veya daha fazla diyot kısa devre yaptığında (yanık diyot), alternatörün ürettiği üç fazdan bazıları devre dışı kalır. Alternatör, tam kapasitesinin altında elektrik üretir.
• Düşük Akü Voltajı: Akü, seyir halindeyken bile tam olarak şarj edilemez (voltaj $13V$ altına düşebilir).
• Titreyen Şarj Lambası: Gösterge panelindeki şarj uyarı ışığı yanıp sönebilir veya loş yanabilir, bu da düzensiz akım üretimi olduğunu gösterir.

2. AC Kaçak Akımı ve Voltaj Dalgalanmaları

Arızalı bir diyot, AC voltajının DC sisteme sızmasına neden olur ve bu durum elektronik ve aydınlatma sistemlerinde ciddi sorunlara yol açar:

• Farlarda Titreme (Kısıp Parlama): Özellikle rölantide veya gaz pedalına basıldığında far ışıklarında ve gösterge paneli ışıklarında gözle görülür bir titreme (dalgalanma) meydana gelir.
• Ses Sisteminde Gürültü: Radyo veya ses sisteminde, motor devriyle senkronize olan, rahatsız edici uğultu veya parazit sesleri oluşur.
• Hassas Elektronik Hasarı: Sürekli voltaj dalgalanmaları (AC ripple), ECU (Motor Kontrol Ünitesi), ABS ve diğer sensörler gibi hassas birimlerde zamanla kalıcı hasara neden olabilir.

3. Sabah Akünün Tamamen Boşalması (Kontak Kapalıyken)

Diyot tablasındaki bir diyot kısa devre yaptığında, kontak kapalıyken bile akü enerjisinin alternatör üzerinden şasiye boşalmasına izin verir. Bu durum, özellikle yeni akülerde bile bir gecede bitme sorununa yol açar.

Teşhis Yöntemi: Multimetre ile AC Volt Testi

Diyot tablası arızasının en kesin teşhis yöntemi, motor çalışırken alternatör çıkışındaki AC voltaj seviyesini ölçmektir. Sağlam bir alternatörde, AC voltaj çıkışı genellikle 5 Volt değerinin altında olmalıdır. Eğer bu değerin üzerindeyse , bu durum diyot tablası üzerinde arızalı bir veya daha fazla diyot bulunduğunu gösterir.

Kalite Kriterleri: Diyot Tablası Özellikleri

Diyot tablası seçiminde ürünün kalitesi, kullanılan yarı iletken malzemenin özelliklerine ve tablanın tasarımına bağlıdır.

Diyot Tipi ve Elektriksel Performans

1. İleri Gerilim Düşümü (VF): Akım, diyotun üzerinden geçerken meydana gelen voltaj kaybıdır ($0.7V$ civarı). Bu değer ne kadar düşük olursa, diyot o kadar az ısı üretir ve alternatörün verimliliği o kadar yüksek olur.
2. Ters Tekrarlanan Tepe Gerilimi (VRRM): Diyotların, ters yönde akım akışını engelleme kapasitesini belirler. Yüksek kaliteli diyotlar, alternatör çalışırken oluşabilecek kısa süreli yüksek voltaj tepe noktalarına (genellikle $100V$ ve üzeri) karşı dayanıklı olmalı, bu da elektronik korumayı artırır.

Termal Direnç ve Mekanik Yapı

Kaliteli tablalar, ısıyı verimli bir şekilde alternatörün gövdesine iletmek için yüksek termal iletkenliğe sahip malzemeler kullanır. Ayrıca, motor titreşimlerine karşı dayanıklı, sağlam lehimleme ve montaj teknikleri ile üretilir. Bu özellikler, zorlu motor bölmesi koşullarında uzun ömürlülük sağlar.

Diyot Tablası Kullanım Alanları ve Çeşitleri

Diyot Tablası sistemleri, farklı araç ve elektrik sistemi gereksinimlerine göre özelleşmiş çeşitlere sahiptir:

1. Standart Binek Araçlar

• Özellik: Kompakt tasarıma sahiptir ve genellikle regülatör (konjektör) ile entegre çalışacak şekilde optimize edilmiştir. Seçim yapılırken, bu entegre bileşenlerle fiziksel ve elektriksel uyumu kontrol edilmelidir.

2. Ağır Vasıta ve İş Makineleri

• Özellik: Yüksek akımın yarattığı fazla ısıyı yönetmek için daha kalın ve büyük soğutma kanatçıklarına sahiptir. Motor titreşimlerine dayanacak şekilde mekanik olarak güçlendirilmiştir.

3. Özel Uygulama Araçları (Marin, Ambulans)

• Çift Çıkışlı Sistemler: Alternatör enerjisini iki farklı akü grubuna (örneğin, marş aküsü ve yaşam aküsü) ayırmak için izole edilmiş çift diyot köprüleri içerir.
• Koruma: Marin (denizcilik) uygulamalarında, tuzlu su buharı ve yüksek neme karşı korozyonu önlemek için özel koruyucu kaplamalara (epoksi) sahip olabilir.

Alternatör Şarj Sisteminin Kritik Ortakları

Konjektör (Voltaj Regülatörü)

Konjektör, alternatör çıkış voltajını ayarlayan ve Diyot Tablası ile birlikte çalışan hayati bir elektronik birimdir. Ana görevi, motor devri ne olursa olsun alternatörün ürettiği voltajı sabit bir aralıkta tutmaktır. Konjektör, bu düzenlemeyi yaparken Diyot Tablası üzerindeki yardımcı diyotlardan beslenir. Eğer konjektör arızalanırsa, aşırı veya yetersiz şarj sorunları ortaya çıkar. Bu durum, doğrudan Diyot Tablası'nın üzerindeki termal stresi artırarak her iki parçanın da ömrünü kısaltabilir. Bu nedenle, alternatör arızası teşhisinde Konjektör ve Diyot Tablası genellikle bir takım olarak kontrol edilir.

Diğer Önemli Otomotiv Yedek Parçaları

Kalorifer Radyatörü (Isıtma Sistemi)

Kalorifer radyatörü, aracın motor soğutma sisteminden gelen sıcak suyu kullanarak, yolcu kabinini ısıtmakla görevli olan eşanjördür. Temel işlevi, motor ısısını kabine transfer etmektir. Tıkanıklık, sızıntı veya korozyon, kaloriferin verimsiz çalışmasına, kabin içine buğu oluşmasına veya soğutma sıvısı seviyesinin düşmesine yol açabilir. Bu parça, doğrudan elektrik sisteminden ziyade termal yönetimle ilgilidir.

Silecek Motoru (Görüş Güvenliği)

Silecek motoru, ön ve/veya arka cam silecek mekanizmasını hareket ettiren elektrik motorudur. Yüksek tork ve hız ayarı yeteneği sayesinde, sileceklerin farklı hızlarda çalışmasını sağlar. Elektriksel arızalar, motorun yavaşlamasına, durmasına veya sadece tek bir hızda çalışmasına neden olabilir. Bu motor, Diyot Tablası tarafından üretilen DC akımla beslenen kritik bir elektrikli alıcıdır.

Silecek Mekanizması (Bağlantı ve İletim)

Silecek mekanizması, silecek motorundan gelen dönme hareketini alarak, silecek kollarına ileri geri doğrusal hareket olarak ileten bağlantı çubukları ve mafsallardan oluşan sistemdir. Mekanizmadaki aşınma veya paslanma, sileceklerin cam üzerinde takılmasına, ses yapmasına veya senkronizasyonlarının bozulmasına yol açar. Motorun çalışmasına rağmen sileceklerin hareket etmemesi, genellikle mekanizma arızasına işarettir.

Sıkça Sorulan Sorular (SSS)

Diyot Tablası alırken Amperaj değeri önemli midir? Kesinlikle önemlidir. Diyot tablası, alternatörün ürettiği maksimum akım kapasitesine (Amperaj) göre tasarlanmıştır. Aracınızın alternatörünün OE Amperaj değerinden düşük kapasiteli bir tabla takmak, parçanın aşırı yüklenip kısa sürede yanmasına neden olur.

Alternatörümün sadece diyot tablası mı yoksa komple mi değişmeli? Eğer arıza teşhisi sadece diyot tablasının arızalı olduğunu gösteriyorsa (örneğin sadece AC kaçak akımı veya ters akım), sadece diyot tablası değiştirilebilir. Ancak arıza motor sargılarında (stator) veya rotor (kollektör) aşınmasında ise veya alternatörün gövdesi hasar görmüşse, komple alternatör değişimi daha uygun maliyetli ve uzun ömürlü bir çözüm olabilir.

Aracımın elektrik sistemindeki gürültü (parazit) diyot tablası arızasından kaynaklanabilir mi? Evet, bu çok yaygın bir belirtidir. Arızalı bir diyot, alternatörden gelen AC kaçak akımının araç şebekesine sızmasına neden olur. Bu sızıntı, özellikle radyo ve ses sistemlerinde, motor devriyle artan-azalan rahatsız edici parazit ve uğultu sesleri yaratır. Diyot tablası değişimi bu sorunu genellikle çözer.

Diyot tablası değişimi için alternatörü tamamen sökmek gerekir mi? Evet. Diyot tablası, alternatörün arka kapağının içinde, stator sargılarına lehimli veya vidalı olarak bağlıdır. Bu nedenle, diyot tablasını değiştirmek için alternatörün araçtan sökülmesi, parçalarına ayrılması ve yeni tablanın montajı gereklidir. Bu işlem, genellikle elektrik/elektronik uzmanlığı gerektirir.
