Konjektör (Voltaj Regülatörü): Aracınızın Elektronik Sistemi İçin Hayati Güvenlik Kalkanı

Modern motorlu taşıtlarda Konjektör (Voltaj Regülatörü), aracın elektrik sisteminin kalbi olan alternatör ile hassas elektronik kontrol üniteleri arasında duran, bir güvenlik sigortası ve stabilite yöneticisi olarak görev yapar. Aracın motor devri sürekli olarak değişirken, alternatörün ürettiği ham voltaj da kaçınılmaz olarak dalgalanır. Konjektör'ün temel ve en kritik görevi, bu dalgalanmaları anlık olarak tespit edip düzelterek, elektrik akışını tüm sistemler için güvenli ve dar bir aralıkta (genellikle 13.8V ile 14.8V arası) tutmaktır.

Bu elektronik stabilizasyon görevi hayati önem taşır; zira Konjektörün tek bir arızası bile, akünün aşırı şarjdan kaynamasına ve ECU, ABS veya Airbag gibi en pahalı elektronik sistemlerin yüksek voltaj hasarı nedeniyle geri dönülmez şekilde yanmasına yol açabilir. Bu kapsamlı rehberde, Konjektörün detaylı çalışma prensiplerini, arıza durumlarında ortaya çıkan iki zıt ve tehlikeli senaryoyu ve elektrik sisteminin diğer kritik ortakları olan Diyot Tablası, Kalorifer Radyatörü ve Silecek Sistemlerinin önemini inceleyeceğiz.

Konjektörün Anatomisi ve Alternatör ile Kusursuz İlişkisi

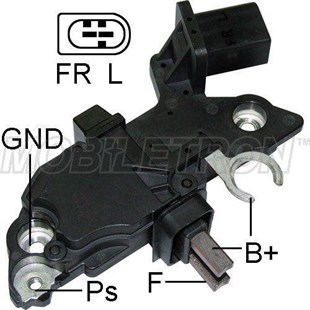

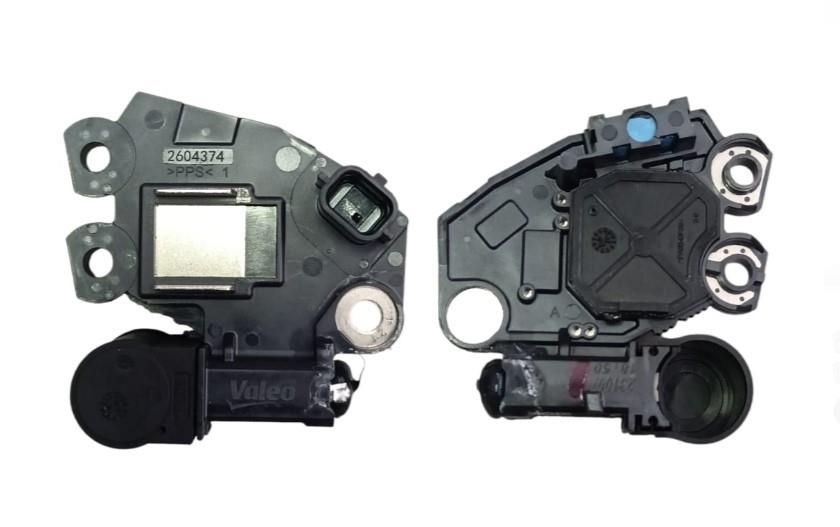

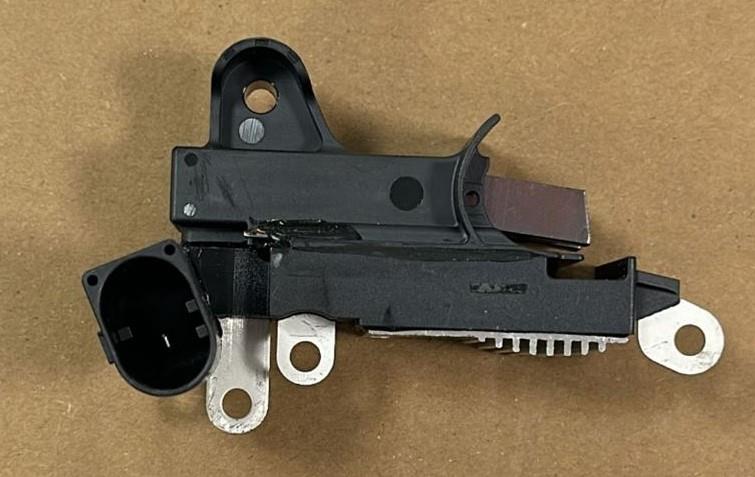

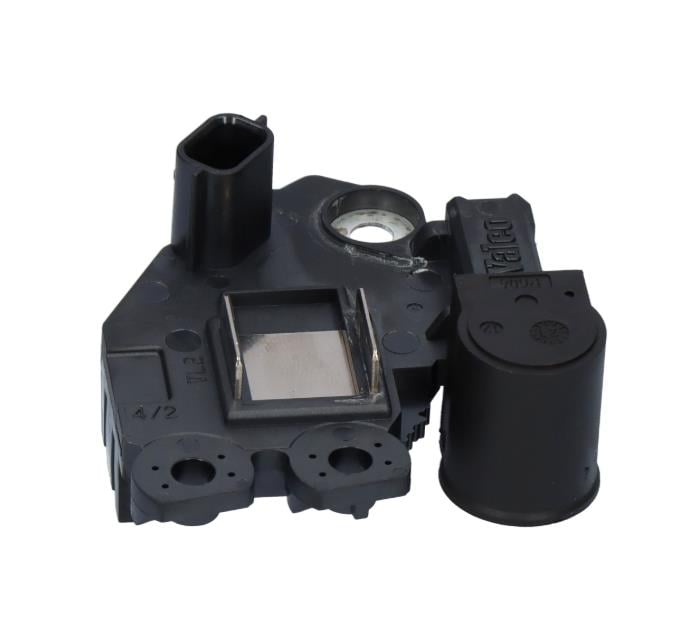

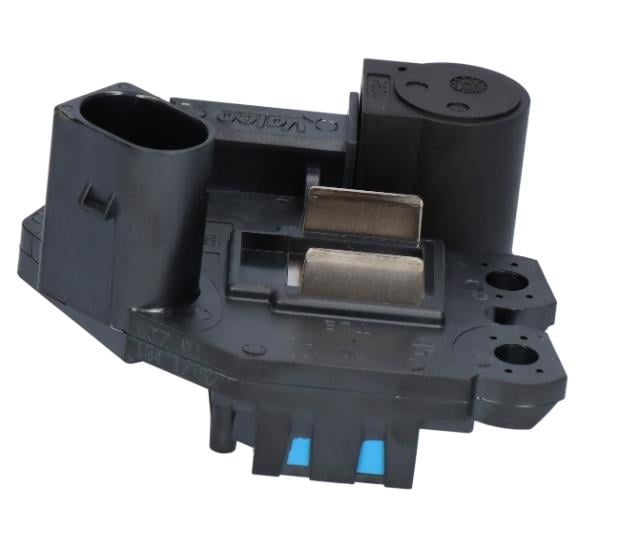

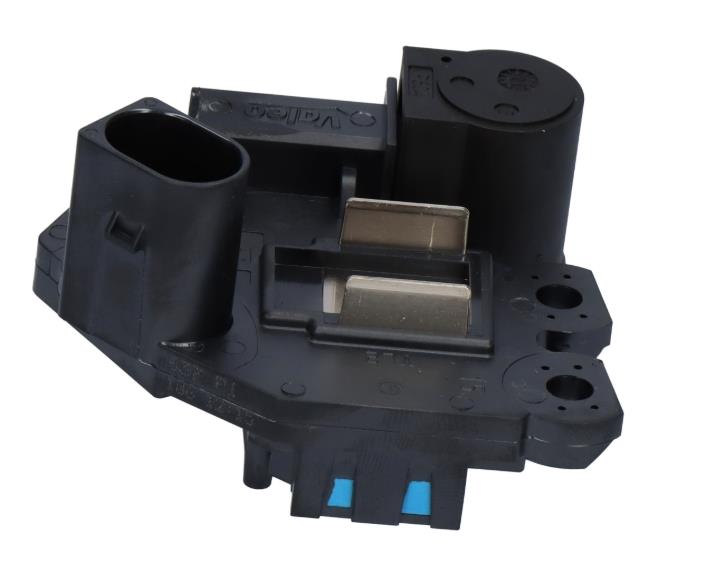

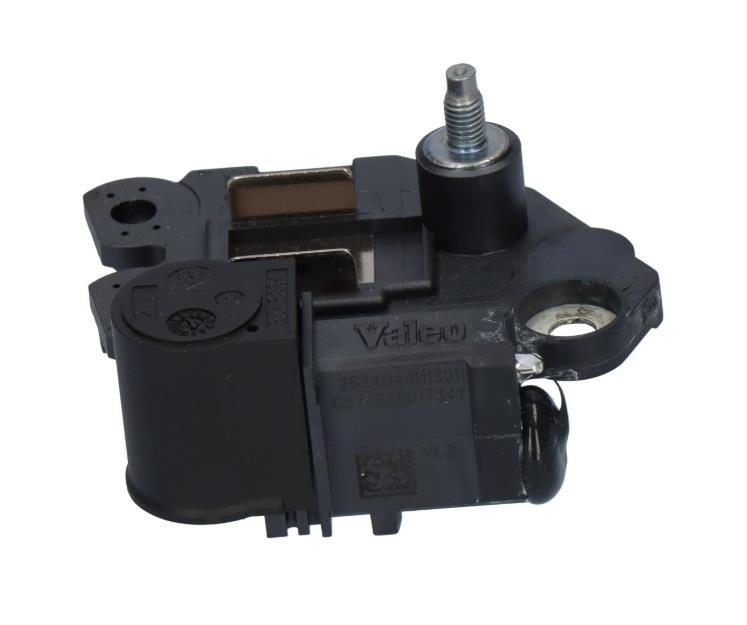

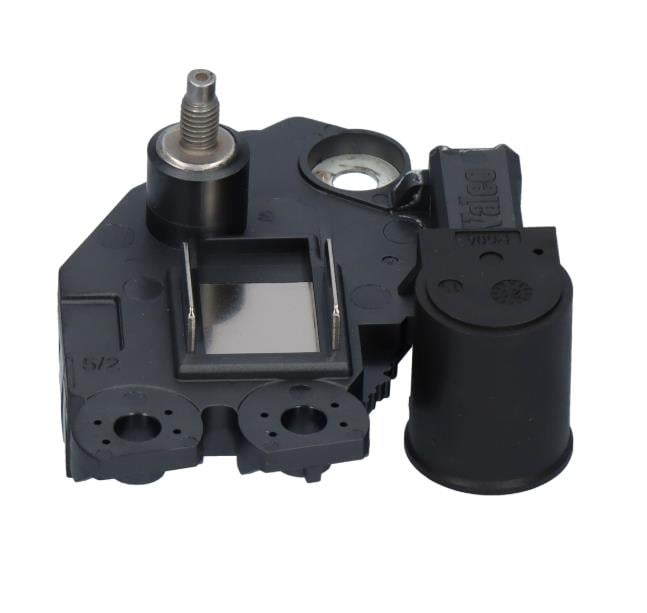

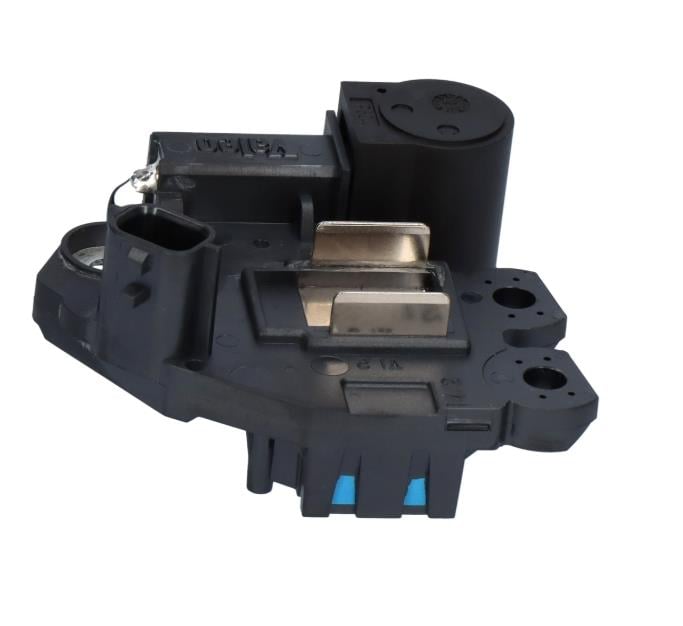

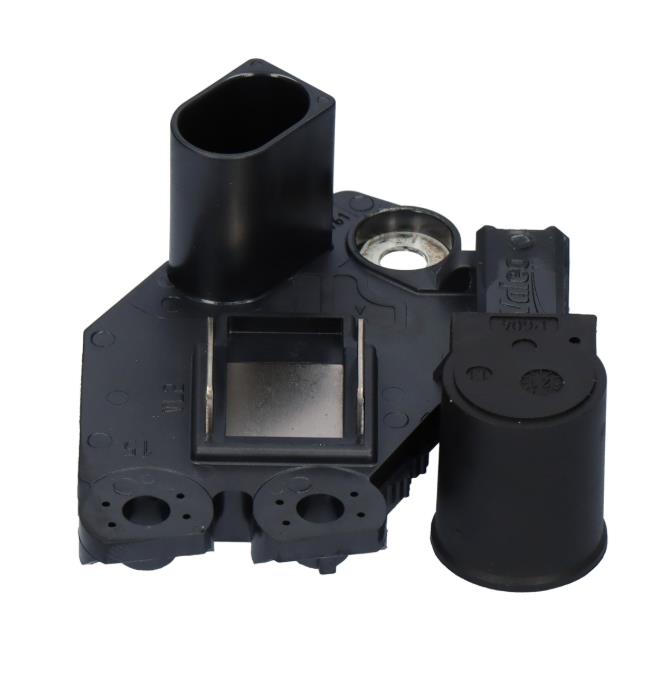

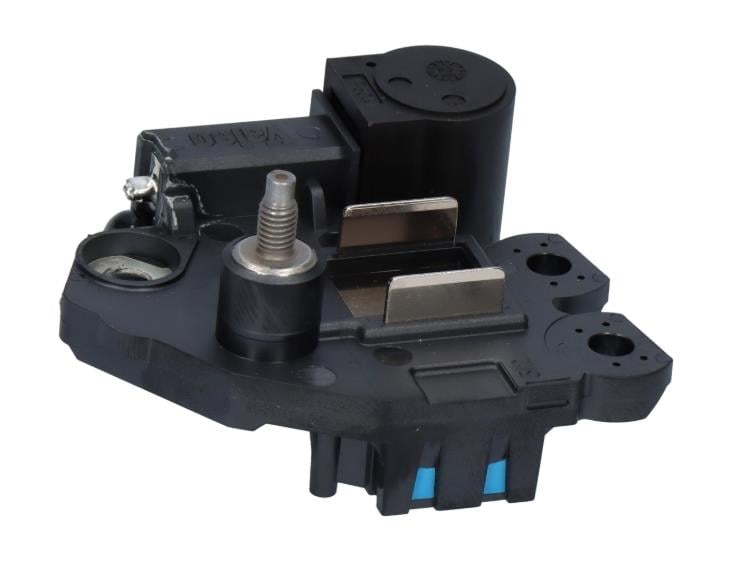

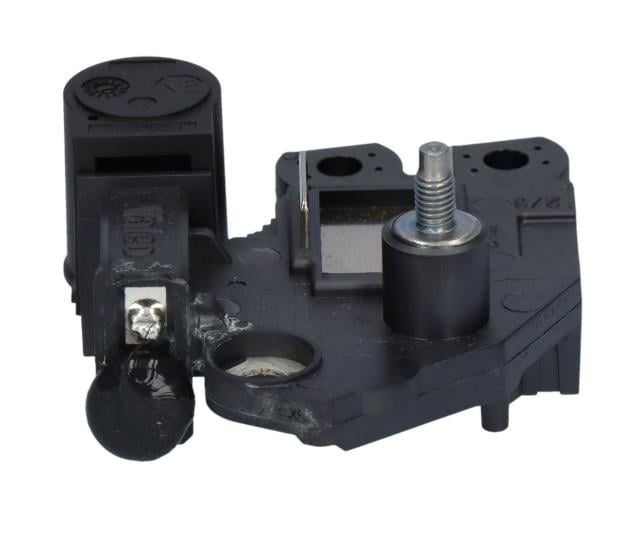

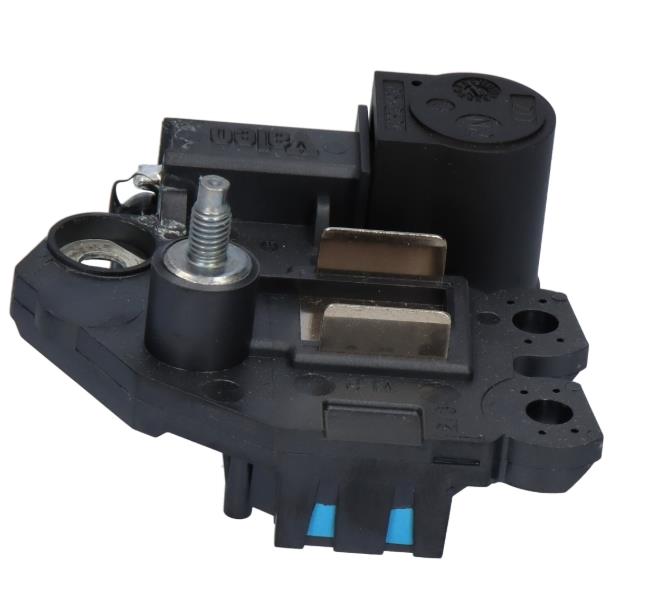

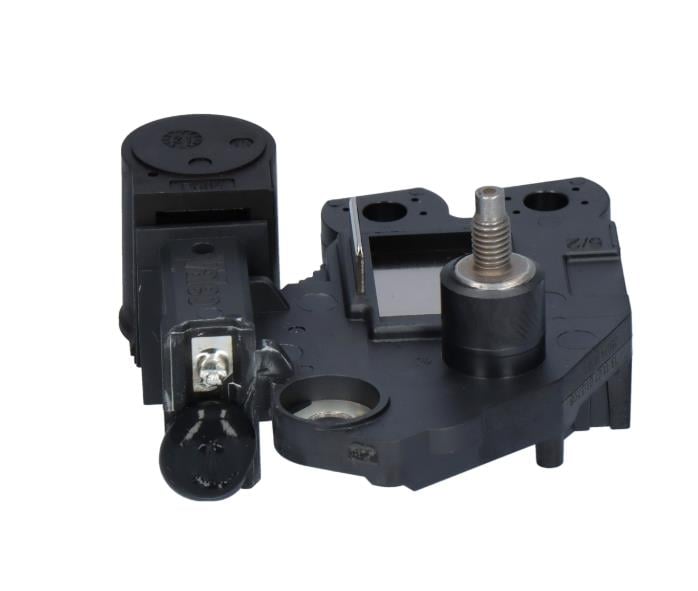

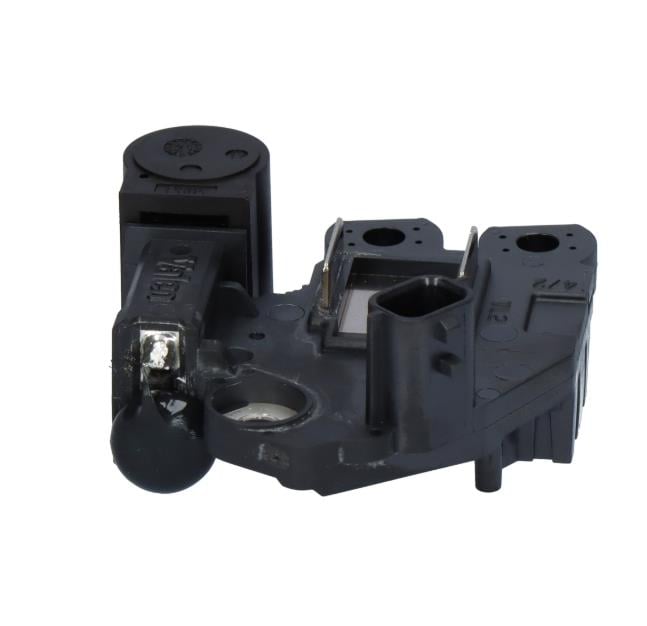

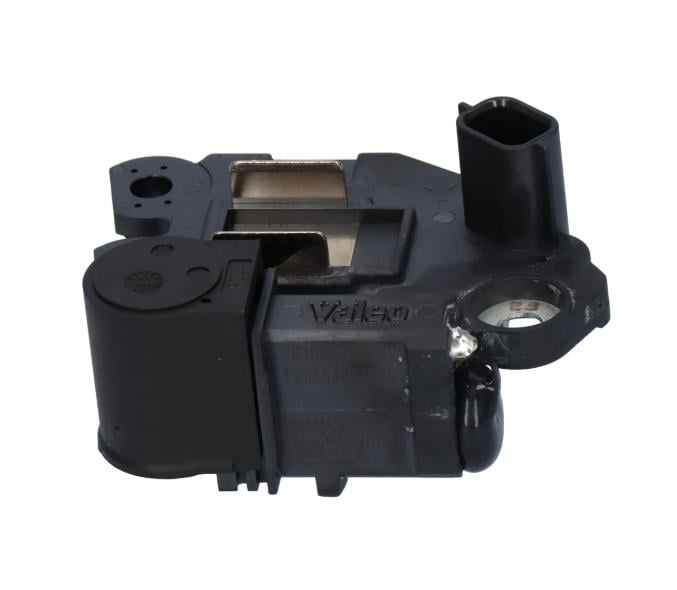

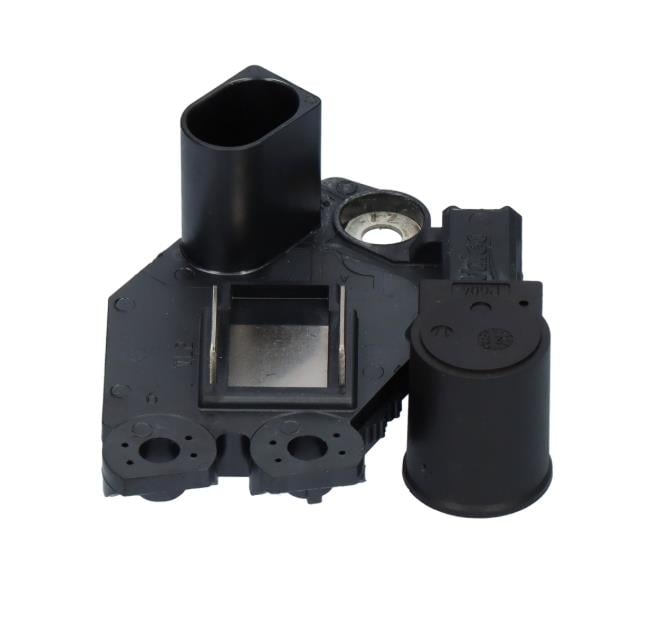

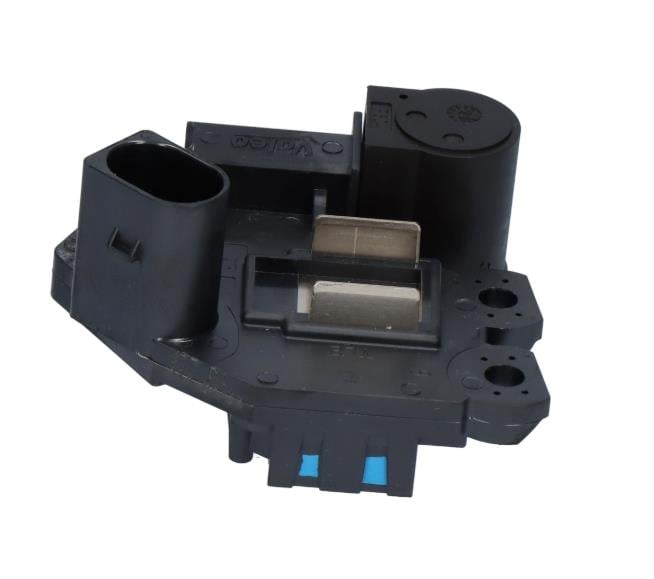

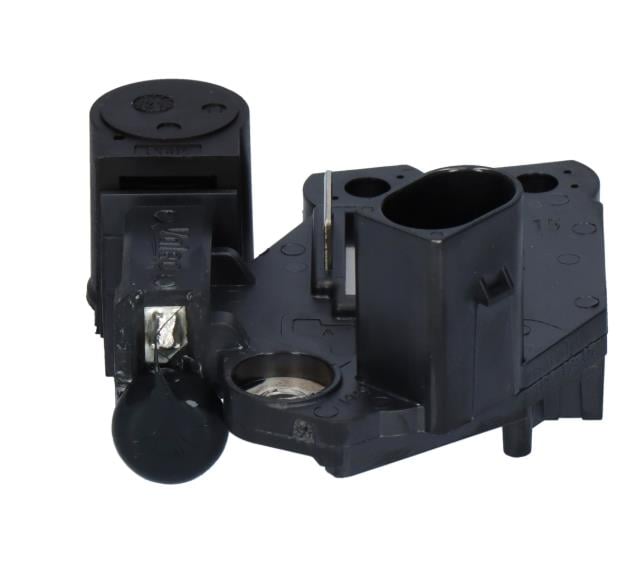

Konjektör, alternatörün çıkış voltajını ayarlayarak elektrik sistemindeki tüm bileşenlerin güvenli ve stabil bir voltajla beslenmesini sağlayan, yarı iletken (solid-state) bileşenlerden oluşan kompakt bir elektronik modüldür. Çoğu modern araçta, bu modül alternatörün fırça yuvasına entegre edilmiştir.

Voltaj Regülasyonunun Detaylı Mekanizması

Alternatör, motor gücüyle döndürülür ve manyetik alan yaratarak elektrik üretir. Üretilen voltaj iki temel faktöre bağlıdır: rotorun (dönen kısım) hızı ve manyetik alanın gücü. Konjektör, voltajı sabit tutmak için bu manyetik alanın gücünü sürekli kontrol eder.

1. Voltaj İzleme ve Hata Tespiti

Konjektör, alternatörün çıkış terminalinden ve bazı durumlarda doğrudan akü terminalinden gelen voltajı nanosaniyeler içinde sürekli izler. Bu voltaj bilgisi, Konjektörün dahili kontrol çipine iletilir ve önceden belirlenmiş üst ve alt sınırlar ile karşılaştırılır.

2. Manyetik Alan Akımının Ayarlanması (Rotor Kontrolü)

Konjektör, manyetik alanın gücünü, rotorun alan sargılarına (field winding) giden akımı düzenleyerek yönetir:

• Aşırı Voltaj Algılanması: Eğer çıkış voltajı belirlenen üst sınırın (örneğin 14.8V) üzerine çıkarsa, Konjektör, alan sargılarına giden akımı (uyarma akımı) derhal keser veya darbe genişlik modülasyonu (PWM) ile düşürür. Bu, rotorun manyetik alanını zayıflatır ve alternatörün ürettiği voltaj hızla düşer.
• Düşük Voltaj Algılanması: Motor rölantideyken veya yüksek elektrik yükü (klima, farlar, ısıtma) altındayken voltaj alt sınırın (örneğin 13.8V) altına düşerse, Konjektör alan sargılarına daha fazla akım gönderir. Güçlenen manyetik alan sayesinde alternatör, daha düşük devirlerde bile yeterli voltaj üretmeye devam eder.

Bu kesme ve açma döngüsü (Duty Cycle), saniyede yüzlerce hatta binlerce kez gerçekleşerek, çıkış voltajını neredeyse mükemmel bir stabilitede tutar.

Konjektör | Fırçalar ve Aşınma Sorunu

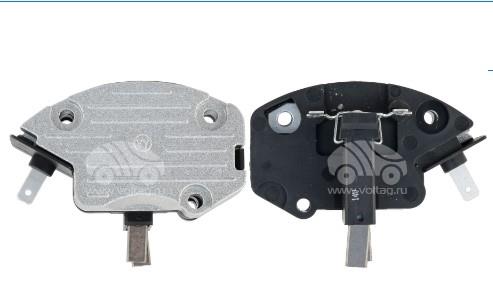

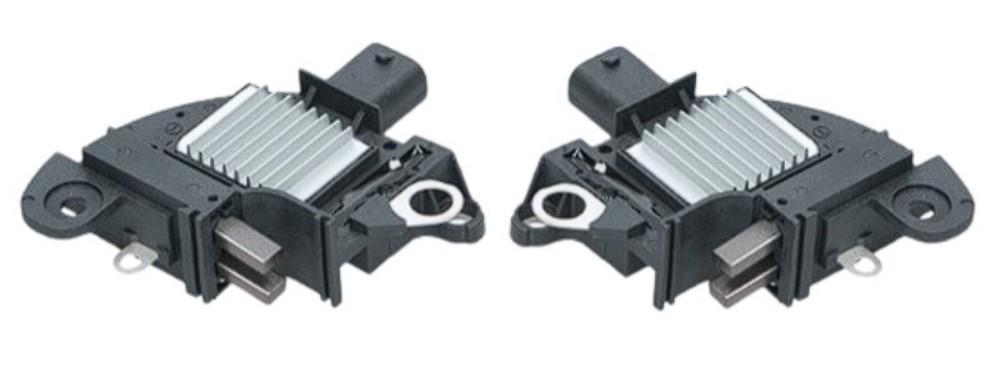

Konjektörler genellikle, alternatör rotoruna akım iletimini sağlayan karbon fırçalar ile birlikte tek bir ünite olarak satılır.

Fırçalar, rotorun üzerindeki bilezikler üzerinde sürekli sürtünme nedeniyle zamanla doğal olarak aşınır ve kısalır. Konjektörün elektronik kısmı kusursuz çalışsa bile, fırçalar kritik bir uzunluğun altına indiğinde rotorla olan elektriksel teması kaybeder. Akım iletimi durur, manyetik alan oluşamaz ve alternatör elektrik üretmeyi tamamen keser. Bu durum, aracın şarj etmeme ve aküyü bitirme sorununa yol açar. Bu nedenle, fırçaları Konjektör ile birlikte değiştirmek, sorunun kalıcı çözümü için en iyi uygulamadır.

Konjektör Arızalarının İki Büyük ve Maliyetli Tehlikesi

Konjektör arızası, otomotiv elektroniğinde en ciddi ve geri dönülmez hasarlara yol açan durumların başında gelir. Arıza mekanizması genellikle iki zıt kutupta ortaya çıkar: Aşırı Voltaj ve Yetersiz Voltaj.

Tehlike Senaryosu 1: Aşırı Voltaj (Overcharging / Yüksek Şarj)

Bu senaryo, Konjektörün alan sargılarına giden akımı kesme yeteneğini kaybetmesiyle (kısa devre veya açık devre hatası) gerçekleşir. Alternatör, motor devri yükseldikçe herhangi bir kısıtlama olmadan maksimum voltaj üretmeye başlar. Bu, en tehlikeli ve en hızlı hasar veren arıza türüdür.

Yüksek Voltajın Kritik Etkileri:

• Akünün Yıkımı: Akü, nominal voltajının (12.6V) çok üzerinde (16V–18V) şarj edilmeye zorlanır. Bu durum, akünün içindeki suyun hızla kaynamasına, elektroliz olmasına ve hidrojen gazı çıkışına neden olur. Akü plakaları saniyeler içinde sülfatlaşır ve kapasitesini yitirir; gövdesi şişebilir ve güvenlik riski oluşturur. Akü ömrü dakikalar içinde sona erer.
• ECU ve Hassas Elektroniklerin Yanması: Modern araçlarda ECU, BCM (Gövde Kontrol Modülü) ve tüm sensörler hassas voltaj toleransları ile çalışır. 18V gibi ani yüksek voltaj darbeleri, bu ünitelerin içindeki yarı iletken çipleri ve mikro işlemcileri yakar. Bu hasarın tamiri mümkün olmayıp, ünitelerin değişimi (binlerce lirayı bulan maliyetlerle) tek çözümdür.
• Aydınlatma Sisteminin Yok Olması: Far, sinyal ve iç aydınlatma ampulleri, normal çalışma voltajlarının çok üzerinde akım çekerek anında yanar veya patlar.

Belirtiler: Kontak açıkken dahi sönmeyen şarj/akü lambası, aküden gelen yoğun yanık veya kükürt kokusu, çok parlak yanan farlar ve motorun zorlanması.

Tehlike Senaryosu 2: Düşük Voltaj (Undercharging / Yetersiz Şarj)

Bu senaryo, Konjektörün alan sargılarına yeterli akım gönderememesi (arızalı regülatör çipi) veya fırçaların aşırı aşınarak teması kaybetmesi durumunda oluşur. Alternatör ya hiç voltaj üretemez ya da araç yükünü kaldıramayacak kadar düşük seviyede voltaj üretir.

Düşük Voltajın Kritik Etkileri:

• Akünün Hızla Boşalması: Alternatör şarj edemediği için araçtaki tüm elektrikli bileşenler (ateşleme, yakıt pompası, klima) enerjiyi aküden çekmeye başlar. Akü kısa sürede (genellikle 30 dakika ile 1 saat arasında) tamamen boşalır.
• Motorun Durması ve Yolda Kalma: Akü voltajı, motorun çalışması için gereken minimum seviyenin altına düştüğünde, ECU ve yakıt pompası gibi kritik sistemler beslenemez. Motor teklemeye başlar ve sonunda tamamen durarak aracın yolda kalmasına neden olur.
• Elektronik Sistemlerde Hata Kayıtları: Kontrol üniteleri (ECU, ABS) genellikle 10.5V'un altındaki voltajlarda normal çalışamazlar ve sistem hatası (Arıza Lambası, ABS hatası, ESP uyarısı) kaydetmeye başlarlar.

Belirtiler: Motor çalışırken yanan şarj/akü lambası, farların loş yanması, sileceklerin yavaş çalışması ve akü voltajının düşmesiyle aracın zor çalışması.

Kalite Standardı ve Konjektör Seçiminde Dikkat Edilmesi Gerekenler

Konjektör değişimi, alternatör arızası teşhisinde en ekonomik başlangıç noktasıdır. Ancak doğru parça seçimi ve montaj, tekrar arızalanmayı önlemek için hayati önem taşır.

Teknik Kalite Kriterleri

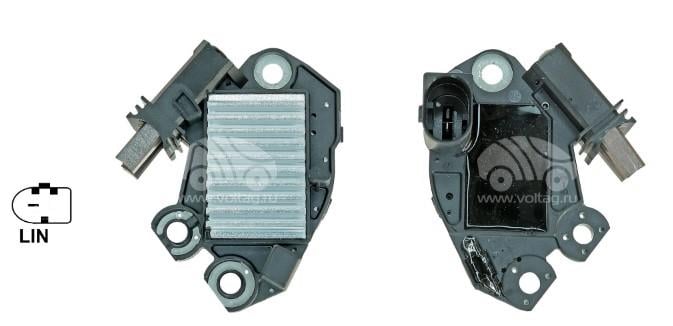

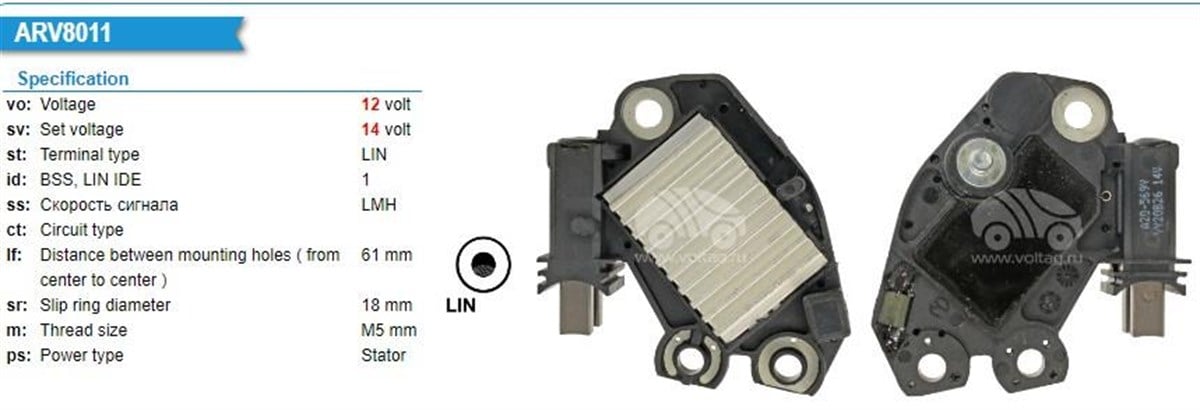

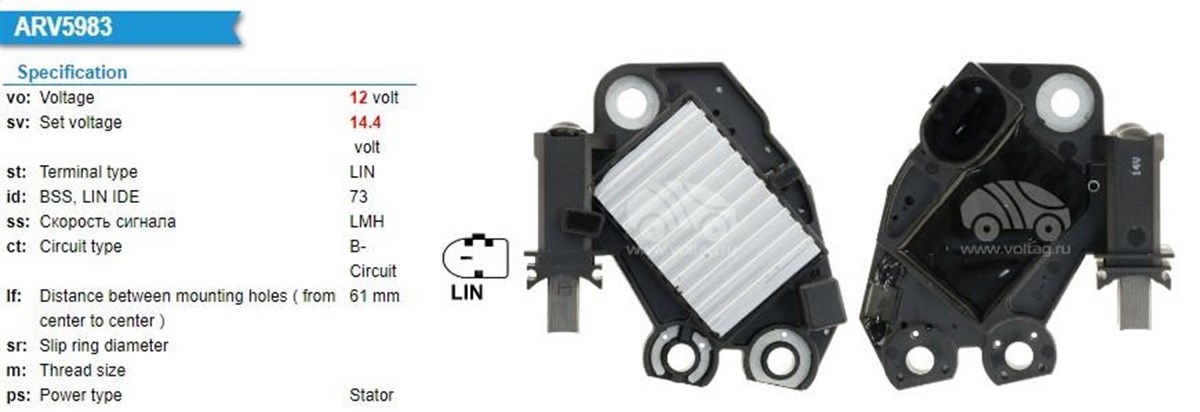

1. OE Referans Voltajı Uyumu: Konjektörün regülasyon voltajı, aracın orijinal spesifikasyonlarına (örneğin 14.4V) tam olarak uymalıdır. Özellikle yeni nesil araçlarda (Akıllı Şarj Protokolleri: LIN/BSS) ECU, sıcaklık ve yüke göre voltajı dinamik olarak ayarlayabilir. Kaliteli Konjektörler bu protokollerle tam uyumlu olmalıdır.

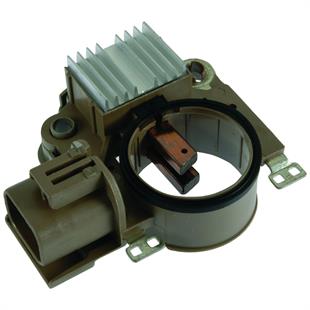

2. Termal Yönetim: Otomotiv ortamındaki aşırı sıcaklık, yarı iletken bileşenleri hızla zorlar. Konjektör çipinin ve transistörlerin, ısıyı etkili dağıtan kalın alüminyum veya özel soğutucu yüzeylere (heat sink) monte edilmiş olması, parçanın ömrünü uzatır.
3. Titreşim ve Nem Dayanıklılığı: Konjektör, motor titreşimine ve neme karşı korumalı, sızdırmaz epoksi reçine ile kaplanmış (potting) olmalıdır.

Elektrik ve Termal Sistemlerin Kritik Ortakları

Konjektörün sağlıklı çalışması, araç sistemindeki diğer hayati bileşenlerle de yakından ilişkilidir:

Diyot Tablası (Doğrultucu Köprüsü)

Diyot Tablası, alternatörün ürettiği Alternatif Akımı (AC) alarak, akü ve tüm elektronikler için gereken Doğru Akıma (DC) çevirir. Diyotlar tek yönde akım geçirdiği için, Diyot Tablası motor durduğunda aküden alternatöre doğru ters akım akışını engeller. Arızalı bir diyot, AC kaçak akımına (ripple) neden olarak farların titremesine ve ses sisteminde parazit (uğultu) oluşmasına yol açar; bu durum aynı zamanda Konjektör üzerindeki termal stresi de artırır.

Kalorifer Radyatörü (Isıtma Sistemi)

Kalorifer radyatörü, motor soğutma suyundan gelen sıcaklığı kullanarak, yolcu kabinini ısıtan minyatür bir ısı eşanjörüdür. Temel işlevi, motorun termal enerjisini kabine aktarmaktır. Elektriksel sistemden bağımsız olsa da, motorun termal verimliliğini gösterir. Sızıntılar veya tıkanıklıklar, kabin ısıtma verimini düşürürken, motorun genel soğutma sistemine de dolaylı olarak zarar verebilir.

Silecek Motoru (Görüş Güvenliği)

Silecek motoru, ön ve/veya arka cam silecek mekanizmasına hareket sağlayan elektrik motorudur. Konjektör tarafından regüle edilen stabil DC akımla beslenir. Yüksek tork ve farklı hız kademeleri sunma yeteneği, motorun tasarımına bağlıdır. Elektriksel aşınma veya bobin arızaları, motorun yavaşlamasına, durmasına veya sigorta atmasına neden olabilir.

Silecek Mekanizması (Güç Aktarımı)

Silecek mekanizması, silecek motorundan gelen dairesel hareketi, silecek kollarına ileri-geri doğrusal hareket olarak ileten kompleks bir bağlantı çubukları ve mafsallar sistemidir. Bu mekanizma, motorun gücünü silecek kollarına aktarır. Paslanma, korozyon veya plastik burçların aşınması, sileceklerin cam üzerinde takılmasına, gürültü yapmasına veya motorun aşırı zorlanmasına yol açar, bu da dolaylı olarak silecek motorunun ömrünü kısaltır.

Sıkça Sorulan Sorular (SSS)

Konjektör arızalandığında akü lambası neden yanar?

Konjektör arızası durumunda, voltaj regülasyonu ya tamamen durur (yetersiz şarj) ya da kontrolden çıkar (aşırı şarj). Her iki durumda da, alternatör çıkışı aracın ECU'su tarafından istenen standart değerin dışına çıkar. ECU veya alternatörün dahili denetleme devresi bu durumu tespit eder ve sürücüyü uyarmak için gösterge panelindeki şarj uyarı (akü) lambasını yakar.

Konjektör arızası durumunda aracı kullanmaya devam etmek tehlikeli midir?

Kesinlikle tehlikelidir. Eğer arıza aşırı voltaj (yüksek şarj) yönündeyse, yolda kalmaktan daha büyük bir risk altındasınızdır, zira ECU ve BCM gibi pahalı elektronik üniteler anında yanabilir ve akü patlama riski oluşturabilir. Eğer arıza düşük voltaj (yetersiz şarj) yönündeyse, akü kısa sürede boşalacak ve araç yolda kalacaktır. Aracı en kısa sürede güvenli bir yere çekip servise başvurmak gerekir.

Konjektör ile Diyot Tablası arasındaki temel fark nedir?

Konjektör (Regülatör), voltaj seviyesini ayarlar ve sabit tutar. Alternatörün ne kadar elektrik üreteceğine karar veren beynidir. Diyot Tablası (Doğrultucu), alternatörün ürettiği AC akımı DC akıma dönüştürür. Konjektör voltajı ayarlar, Diyot Tablası ise akımın türünü değiştirir ve tek yönlü akışını sağlar. Her ikisi de alternatörün sağlıklı çalışması için elzemdir.

Kalorifer radyatörünün sızıntısı motoru nasıl etkiler?

Kalorifer radyatörü, motor soğutma sıvısının bir kısmını kullanır. Bu radyatördeki bir sızıntı, soğutma sistemi genelindeki sıvı seviyesini yavaş yavaş düşürür. Soğutma sıvısı seviyesi kritik seviyeye düştüğünde, motor aşırı ısınma (hararet) riskiyle karşı karşıya kalır, bu da contaların yanmasına veya motor bloğunun zarar görmesine neden olabilir.

Silecek motoru yavaş çalışıyorsa sorun Konjektörden kaynaklanabilir mi?

Silecek motorunun yavaş çalışması genellikle silecek motorunun kendisindeki aşınmadan, silecek mekanizmasındaki paslanma/sıkışmadan veya motorun fırçalarının bitmesinden kaynaklanır. Ancak genel elektrik sistemi voltajı Konjektör arızası nedeniyle sürekli düşükse (örneğin 11V civarı), tüm elektrikli alıcılar (silecek motoru dahil) performans kaybı yaşar ve yavaş çalışabilir. Bu durumda önce Konjektör kontrol edilmelidir.

Sonuç Olarak: Güvenliğe Yatırım Yapın

Konjektör, aracınızın karmaşık elektrik sistemindeki en kritik dengeleyicidir. Bu küçük, ancak teknolojik açıdan gelişmiş parça, hem akünüzü hem de on binlerce lirayı bulan elektronik kontrol ünitelerinizi koruyan görünmez bir kalkan görevi görür. Aşırı veya yetersiz şarj belirtileri gözlemlendiğinde, erken teşhis ve OE kalitesinde bir Konjektör değişimi, sizi çok daha büyük ve maliyetli sistem arızalarından koruyacak en akıllı yatırımdır. Elektrik sisteminizde her zaman kalite ve hassasiyete güvenin.
